Konfigurasi Dynamic Routing OSPF Menggunakan IPv6

Introduction#

Di artikel sebelumnya, saya sudah membahas tentang langkah-langkah melakukan konfigurasi routing dinamis EIGRP menggunakan protocol IP versi 6.
Dan di artikel ini, saya akan menepati janji saya untuk membahas konfigurasi routing dinamis OSPF menggunakan protocol IPv6.

About IPv6 in OSPF#

Dynamic Routing OSPF pada IPv6 menggunakan OSPFv3, dan juga langkah konfigurasi yang kurang lebih mirip seperti konfigurasi EIGRP yang sudah saya bahas beberapa hari lalu.
Tidak seperti OSPFv2 dimana kita tidak wajib menentukan router-id. Di OSPFv3, kita harus wajib menentukan router-id secara manual.

Persiapan#

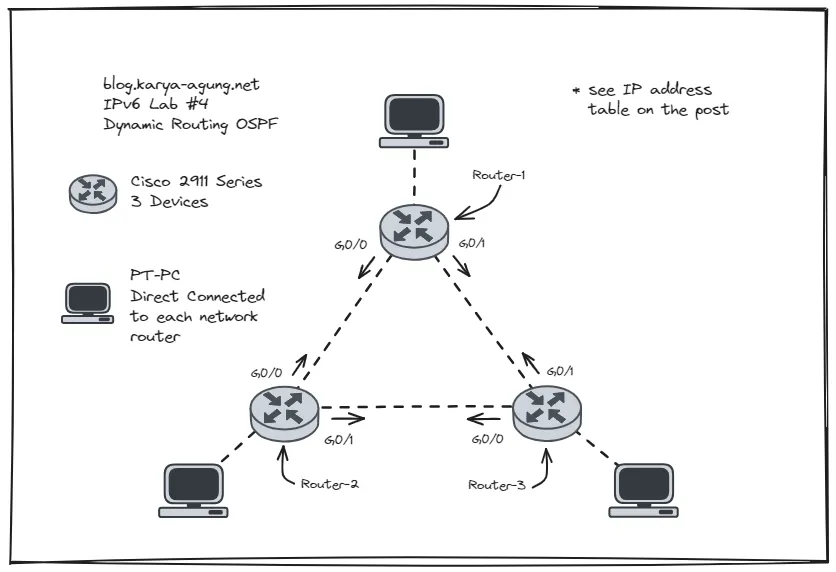

Topologi#

Tabel IP#

Interface	IP Address	Connected To
Router-1 (OSPF router-id 1.1.1.1)
Gigabit0/0	2001:db8:0:ab::1/64	Gigabit0/0 Router-2
Gigabit0/1	2001:db8:0:ef::2/64	Gigabit0/1 Router-3
Gigabit0/2	fa00::1/64	PC-1
Router-2 (OSPF router-id 1.1.1.2)
Gigabit0/0	2001:db8:0:ab::2/64	Gigabit0/0 Router-1
Gigabit0/1	2001:db8:0:cd::1/64	Gigabit0/0 Router-3
Gigabit0/2	fb00::1/64	PC-2
Router-3 (OSPF router-id 1.1.1.3)
Gigabit0/0	2001:db8:0:cd::2/64	Gigabit0/1 Router-2
Gigabit0/1	2001:db8:0:ef::1/64	Gigabit0/1 Router-2
Gigabit0/2	fc00::1/64	PC-3

Konfigurasi#

Router-1#

WARNING
Jangan lupa untuk mengaktifkan unicast-routing!

ipv6 unicast-routing

Buat instance OSPF, lalu tambahkan router-id yang sudah ditentukan diatas.

ipv6 router ospf 1
 router-id 1.1.1.1

Lanjutkan dengan konfigurasi alamat IPv6 di setiap interface yang sudah ditentukan alamat IPv6 nya, dan juga atur agar interface tersebut berjalan di instance OSPF.

interface GigabitEthernet0/0
 ipv6 address 2001:DB8:0:AB::1/64
 ipv6 enable
 ipv6 ospf 1 area 0

interface GigabitEthernet0/1
 ipv6 address 2001:DB8:0:EF::2/64
 ipv6 enable
 ipv6 ospf 1 area 0

interface GigabitEthernet0/2
 ipv6 address FA00::1/64
 ipv6 enable
 ipv6 ospf 1 area 0

Router-2#

ipv6 unicast-routing

ipv6 router ospf 1
 router-id 1.1.1.2

interface GigabitEthernet0/0
 ipv6 address 2001:db8:0:ab::2/64
 ipv6 enable
 ipv6 ospf 1 area 0

interface GigabitEthernet0/1
 ipv6 address 2001:db8:0:cd::1/64
 ipv6 enable
 ipv6 ospf 1 area 0

interface GigabitEthernet0/2
 ipv6 address fb00::1/64
 ipv6 enable
 ipv6 ospf 1 area 0

Router-3#

ipv6 unicast-routing

ipv6 router ospf 1
 router-id 1.1.1.3

interface GigabitEthernet0/0
 ipv6 address 2001:db8:0:cd::2/64
 ipv6 enable
 ipv6 ospf 1 area 0

interface GigabitEthernet0/1
 ipv6 address 2001:db8:0:ef::1/64
 ipv6 enable
 ipv6 ospf 1 area 0

interface GigabitEthernet0/2
 ipv6 address fc00::1/64
 ipv6 enable
 ipv6 ospf 1 area 0

Verifikasi & Pengetesan#

Sebelum menyimpan konfigurasi dan melakukan dokumentasi dalam sebuah project. Wajib kita lakukan verifikasi konfigurasi terlebih dahulu.

Setelah itu lakukan uji Ping antar komputer antar network. Terimakasih.
