Konfigurasi Dynamic Routing EIGRP Menggunakan IPv6

Introduction#

Pada artikel sebelumnya, saya sudah membahas tentang konfigurasi static routing menggunakan IPv6…

Dan di artikel ini, saya akan membayar janji saya untuk melakukan konfigurasi routing dinamis menggunakan protokol routing EIGRP.

Topologi#

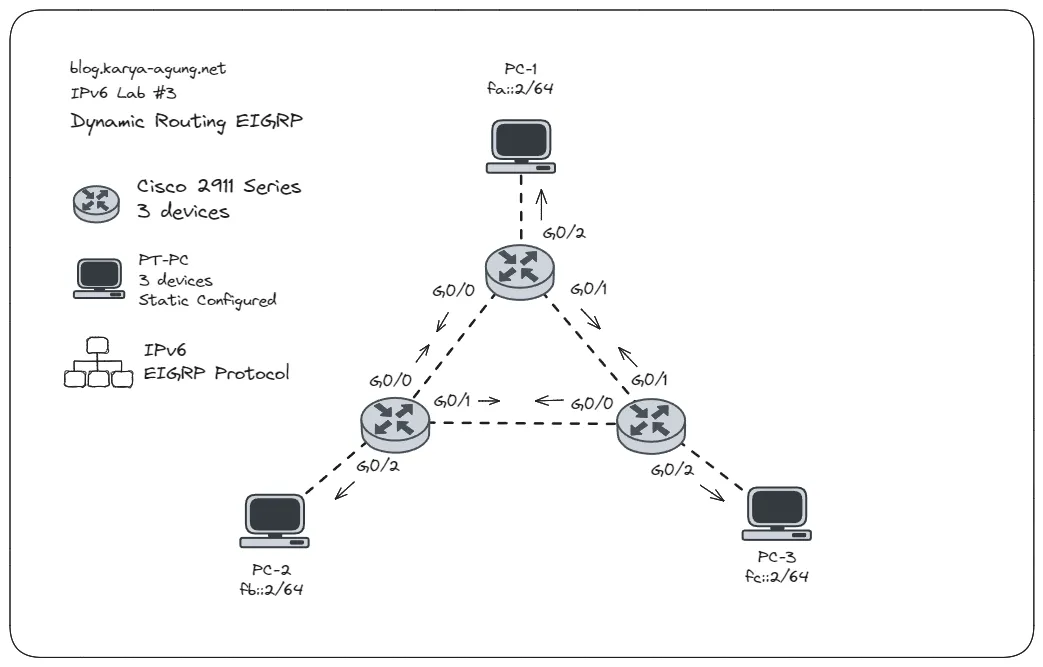

Berikut adalah topologi perangkat jaringan yang akan kita gunakan di lab kali ini

Rtr-1 (EIGRP router-id 1.1.1.1)#

Interface	Address	Connected To
Gigabit0/0	2001:db8:0:1::1/64	Gigabit0/0 Rtr-2
Gigabit0/1	2001:db8:0:3::1/64	Gigabit0/1 Rtr-3
Gigabit0/2	fa::1/64	PC-1 Ethernet

Rtr-2 (EIGRP router-id 1.1.1.2)#

Interface	Address	Connected To
Gigabit0/0	2001:db8:0:1::2/64	Gigabit0/0 Rtr-1
Gigabit0/1	2001:db8:0:2::1/64	Gigabit0/0 Rtr-3
Gigabit0/2	fb::1/64	PC-2 Ethernet

Rtr-3 (EIGRP router-id 1.1.1.3)#

Interface	Address	Connected To
Gigabit0/0	2001:db8:0:2::2/64	Gigabit0/1 Rtr-2
Gigabit0/1	2001:db8:0:3::2/64	Gigabit0/1 Rtr-1
Gigabit0/2	fc::1/64	PC-3 Ethernet

PT-PC#

PC — Connected	Address	Gateway
PC-1 — Rtr-1	FA::2/64	FA::1/64
PC-2 — Rtr-2	FB::2/64	FB::1/64
PC-3 — Rtr-3	FC::2/64	FC::1/64

Konfigurasi#

Rtr-1#

Global Configuration

hostname Rtr-1

Configure interface GigabitEthernet0/0

interface GigabitEthernet0/0
 ipv6 enable
 ipv6 address 2001:db8:0:1::1/64
 no shutdown

Configure interface GigabitEthernet0/0

interface GigabitEthernet0/1
 ipv6 enable
 ipv6 address 2001:DB8:0:3::1/64
 no shutdown

Configure interface GigabitEthernet0/0

interface GigabitEthernet0/2
 ipv6 enable
 ipv6 address FA::1/64
 no shutdown

Dalam konfigurasi EIGRP yang menggunakan IPv6, dibutuhkan konfigurasi router-id. Router-id mirip dengan Neighbour address ketika melakukan konfigurasi menggunakan IPv4. Karakteristik router-id juga sama dengan alamat IPv4, berjumlah 32 bits dan dibagi menjadi 4 oktet.

NOTE
Jangan lupa mengaktifkan unicast-routing!

TIP
Jika melakukan konfigurasi Routing EIGRP di IPv6
Disarankan untuk melakukan konfigurasi EIGRP serta unicast-routing terlebih dahulu.
Biar nggak bolak-balik konfigurasi interface.

Mengaktifkan fitur routing

ipv6 unicast-routing

Konfigurasi Routing EIGRP

ipv6 router eigrp 1
 eigrp router-id 1.1.1.1
 no shutdown

Lalu konfigurasikan EIGRP di masing-masing interface

interface GigabitEthernet0/0
 ipv6 eigrp 1

interface GigabitEthernet0/1
 ipv6 eigrp 1

interface GigabitEthernet0/2
 ipv6 eigrp 1

Rtr-2#

Masuk ke konfigurasi Router-2, dengan EIGRP router-id 1.1.1.2
Disarankan untuk konfigurasi Routing EIGRP terlebih dahulu

Set hostname & fitur routing

hostname Rtr-2
ipv6 unicast-routing

Enable & configure EIGRP on Rtr-2

ipv6 router eigrp 1
 eigrp router-id 1.1.1.2
 no shutdown

Configure interface GigabitEthernet0/0

interface g0/0
 ipv6 enable
 ipv6 address 2001:DB8:0:1::2/64
 ipv6 eigrp 1
 no shutdown

Configure interface GigabitEthernet0/1

interface g0/1
 ipv6 enable
 ipv6 address 2001:DB8:0:2::1/64
 ipv6 eigrp 1
 no shutdown

Configure interface GigabitEthernet0/2

interface g0/2
 ipv6 enable
 ipv6 address FB::1/64
 ipv6 eigrp 1
 no shutdown

Rtr-3#

Lanjut konfigurasi Rtr-3

Set hostname & fitur routing

hostname Rtr-3
ipv6 unicast-routing

Enable & configure EIGRP on Rtr-2

ipv6 router eigrp 1
 eigrp router-id 1.1.1.3
 no shutdown

Configure interface GigabitEthernet0/0

interface g0/0
 ipv6 enable
 ipv6 address 2001:DB8:0:3::2/64
 ipv6 eigrp 1
 no shutdown

Configure interface GigabitEthernet0/1

interface g0/1
 ipv6 enable
 ipv6 address 2001:DB8:0:2::2/64
 ipv6 eigrp 1
 no shutdown

Configure interface GigabitEthernet0/2

interface g0/2
 ipv6 enable
 ipv6 address FC::1/64
 ipv6 eigrp 1
 no shutdown

Testing#

Silahkan atur semua IP address di setiap PC di masing masing network

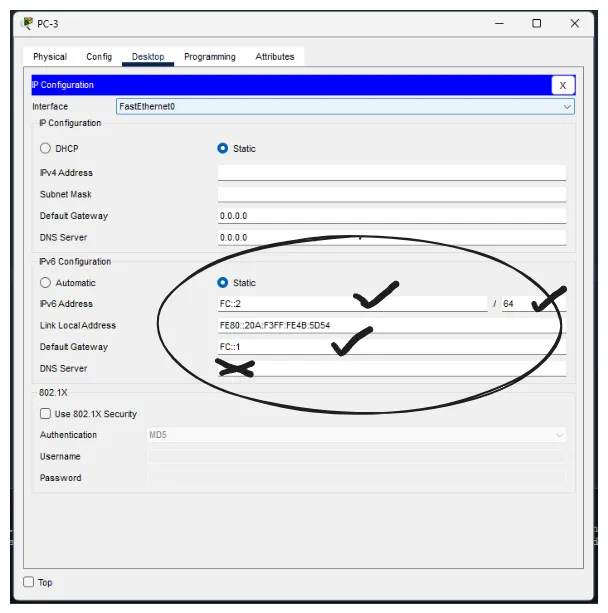

Contoh konfigurasi IPv6 di PC-3 yang menuju ke Rtr-3

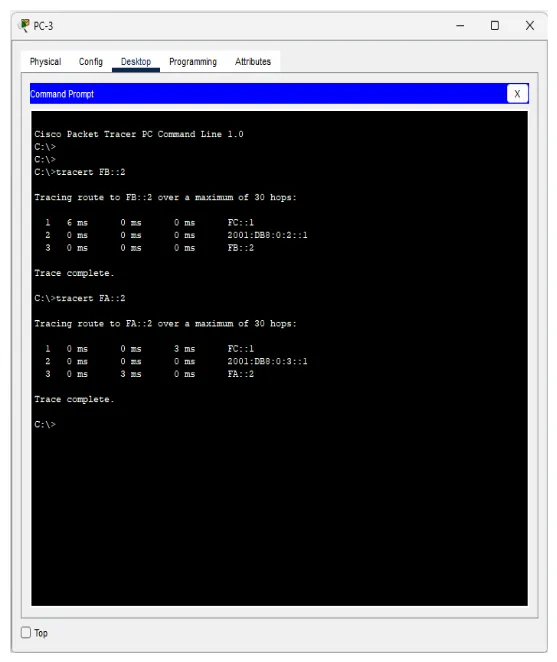

Lakukan ping/traceroute dari network FC ke FB dan FA

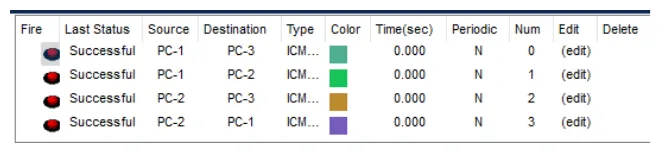

Pengujian PDU

Penutupan#

Di artikel berikutnya, kita akan mecoba routing protocol OSPF pada IPv6, stay tuned.
Semoga artikel ini bisa bermanfaat bagi yang melihatnya.
Terimakasih.
