Introduction#

Di artikel ini, saya akan melanjutkan artikel kemarin yang membahas tentang konfigurasi sederhana implementasi IPv6 di perangkat Cisco, khususnya Router.

Artikel ini membahas lebih lanjut tentang konfigurasi static routing 2 router menggunakan IPv6.

Topologi#

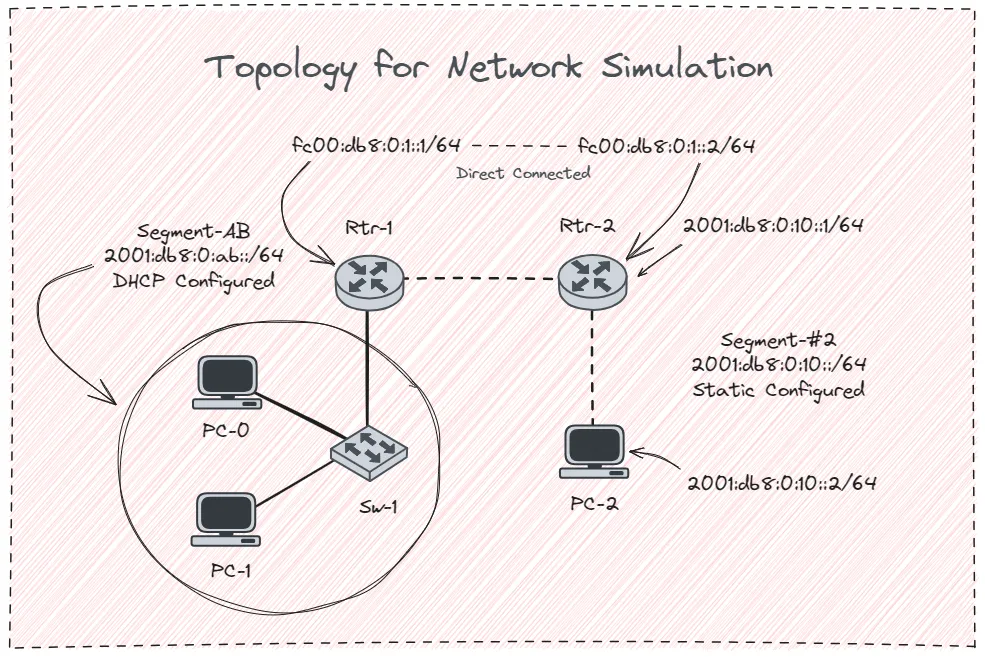

Berikut adalah topologi yang akan digunakan

Konfigurasi#

Rtr-1#

Tambahkan address di masing-masing interface

Router(config)#hostname Rtr-1

Rtr-1(config)#int g0/0/0
Rtr-1(config-if)#no sh
Rtr-1(config-if)#desc Interface menuju Rtr-2
Rtr-1(config-if)#ipv6 add fc00:db8:0:1::1/64

Rtr-1(config-if)#int g0/0/1
Rtr-1(config-if)#no sh
Rtr-1(config-if)#desc Interface menuju Segment-AB
Rtr-1(config-if)#ipv add 2001:db8:0:ab::1/64

Selanjutnya buat IPv6 DHCP pool

Rtr-1(config)#ipv dhcp pool Segment-AB
Rtr-1(config-dhcpv6)#address prefix 2001:db8:0:ab::/64
Rtr-1(config-dhcpv6)#exit

Rtr-1(config)#int g0/0/1
Rtr-1(config-if)#ipv6 dhcp server Segment-AB

Enable unicast-routing, dan tambahkan routing table

Rtr-1(config)#ipv6 unicast-routing
Rtr-1(config)#ipv6 route 2001:db8:0:10::/64 fc00:db8:0:1::2

Rtr-2#

Tambahkan IPv6 address di masing-masing interface

Router(config)#int g0/0/0
Router(config-if)#desc Interface menuju Rtr-1
Router(config-if)#ipv6 add fc00:db8:0:1::2/64
Router(config-if)#no sh

Router(config-if)#int g0/0/1
Router(config-if)#desc Interface menuju Segment-#2
Router(config-if)#ipv6 add 2001:db8:0:10::1/64
Router(config-if)#no sh

Enable unicast-routing dan juga routing table

Router(config)#ipv6 unicast-routing
Router(config)#ipv6 route 2001:db8:0:ab::/64 fc00:db8:0:1::1

Pengujian#

Segment-AB#

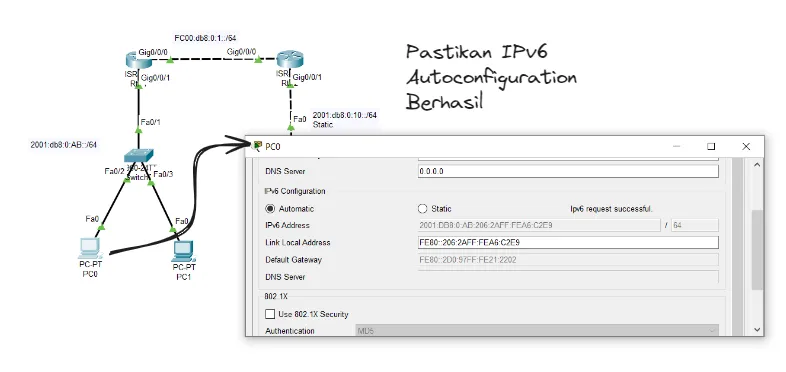

• Sebelum melakukan test ping, uji terlebih dahulu untuk DHCP Server nya

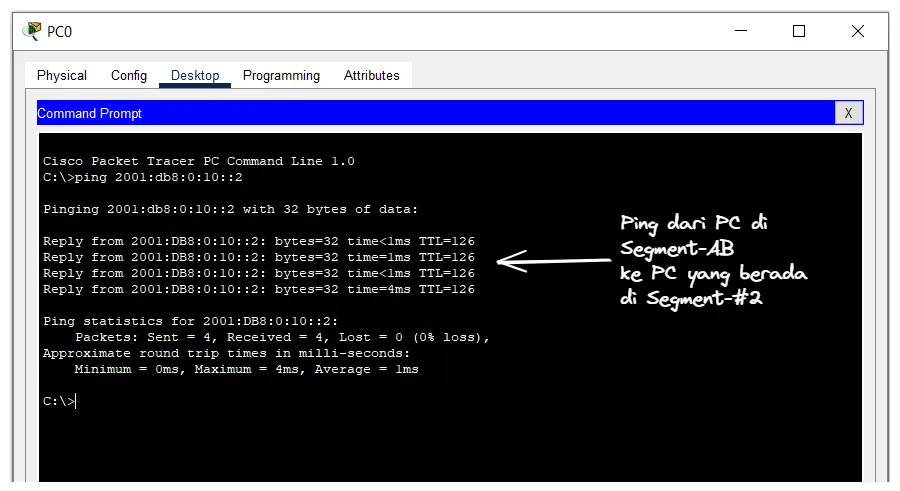

• Lalu lakukan test ping dari PC yang berada di Segment-AB ke PC yang berada di Segment-#2

Segment-#2#

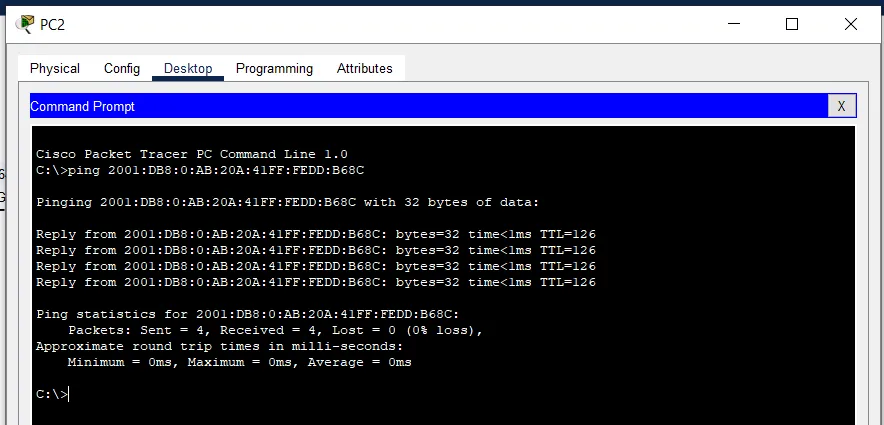

• Lakukan test sebaliknya, dari PC yang berada di Segment-#2 ke PC yang berada di Segment-AB

Penutupan#

Hanya itu saja yang bisa saya paparkan daripada artikel ini. Di artikel berikutnya, saya akan membahas Dynamic Routing EIGRP menggunakan IPv6 di perangkat Cisco. Terimakasih
