Implementasi Sederhana Penggunaan IPv6 Di Perangkat Cisco#

Introduction#

Di artikel kemarin, saya sudah membahas tentang IPv6. Di artikel tersebut, saya menjelaskan bahwa IPv6 tidak sepenuhnya sulit untuk di implementasikan di kehidupan nyata.

Sebelum kita melangkah jauh ke konfigurasi di real device, ada baiknya kita simulasikan dulu di simulator.

Topologi Simulasi#

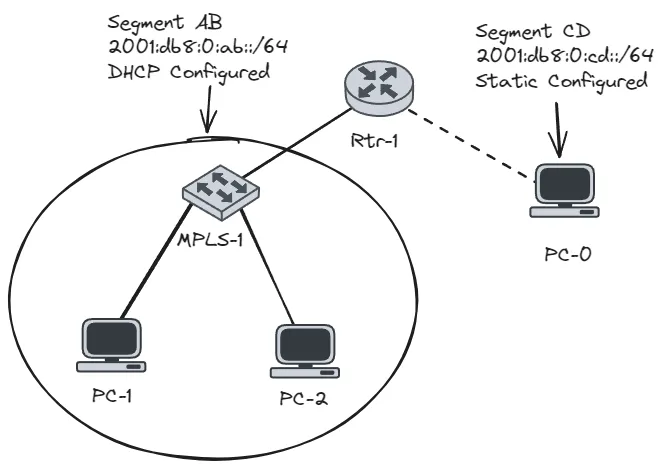

Perhatikan topologi berikut Terdapat 2 segment jaringan didalam topologi yang akan dismulasikan.

Segment AB
Menggunakan Network-ID 2001:db8:0:ab::/64
Menggunakan DHCP untuk membagikan address IPv6

Segment CD
Menggunakan Network-ID 2001:db8:0:cd::/64
Terkonfigurasi secara manual (Static Configured)

TIP
MPLS adalah Layer-3 Switch

Konfigurasi#

Langsung saja kita masuk ke tahapan konfigurasi

Menambahkan Address IPv6 di Interface yang menuju ke segment AB

RTR-1(config)#int g0/0/0
RTR-1(config-if)#no sh
RTR-1(config-if)#ipv add 2001:db8:0:ab::1/64

Menambahkan Address IPv6 di Interface yang menuju ke segment CD

RTR-1(config)#int g0/0/1
RTR-1(config-if)#no sh
RTR-1(config-if)#ipv add 2001:db8:0:cd::1/64

NOTE
ipv adalah singkatan perintah daripada ipv6

Selanjutnya kita tambahkan DHCP pool untuk segment AB

Membuat pool DHCP IPv6 dengan nama Segment-AB

Rtr-1(config)#ipv6 dhcp pool Segment-AB
Rtr-1(config-dhcpv6)#address prefix 2001:db8:0:ab::/64

Melihat pool yang sudah dibuat

Rtr-1(config-dhcpv6)#do sh ipv6 dhcp pool
DHCPv6 pool: Segment-AB
  Address allocation prefix: 2001:db8:0:ab::/64 valid 172800 preferred 86400 (0 in use, 0 conflicts)
  Active clients: 0
Rtr-1(config-dhcpv6)#

Agar Rtr-1 dapat melakukan broadcast DHCP Server di segmen AB, kita perlu menyalakan dulu DHCP Server di interface yang mengarah ke segmen AB

Menyalakan broadcast DHCP Server di interface g0/0/0

Rtr-1(config)#int g0/0/0
Rtr-1(config-if)#ipv6 dhcp server Segment-AB

Lalu jangan lupa untuk mengaktifkan unicast-routing, agar router dapat melakukan routing IPv6

WARNING
Jangan lupa untuk keluar dari menu config interface sebelum menyalakan unicast-routing!

Rtr-1(config-if)#exit
Rtr-1(config)#ipv6 unicast-routing

Pengujian#

Segment AB#

Silahkan konfigurasi PC di Segment-AB agar mendapatkan IPv6 secara otomatis dari DHCP.

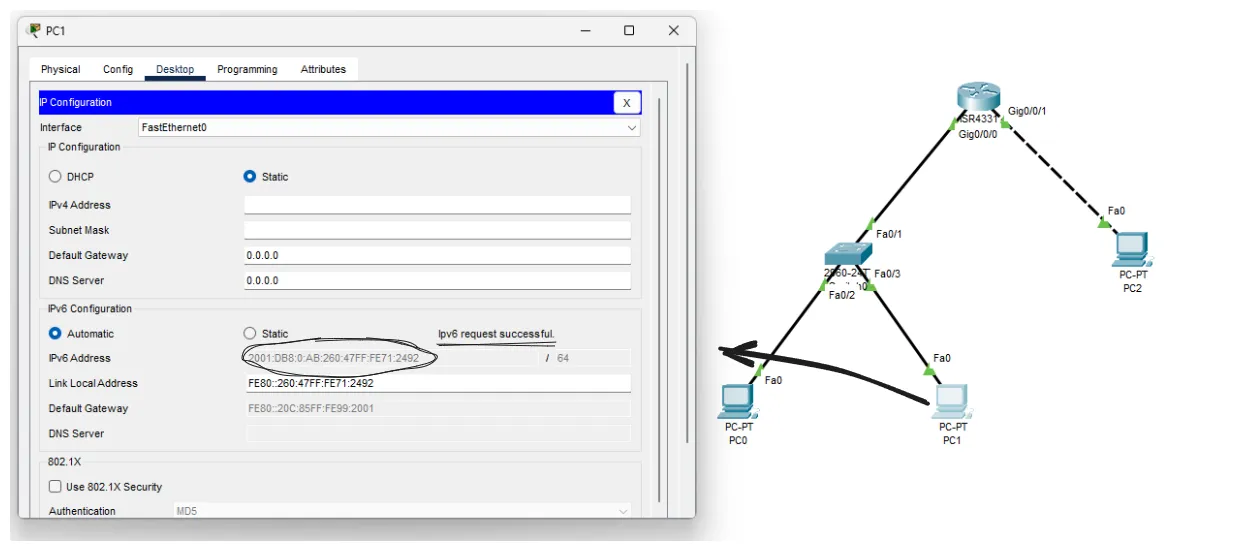

PC di Segment-AB berhasil mendapatkan IPv6 secara otomatis
PC pertama
PC kedua

Segment CD#

Konfigurasikan PC di Segment-CD dengan address 2001:db8:0:cd::2/64
TIP
Untuk default gateway, selain menggunakan Unique Address.
Kamu dapat menggunakan Link-Local Address

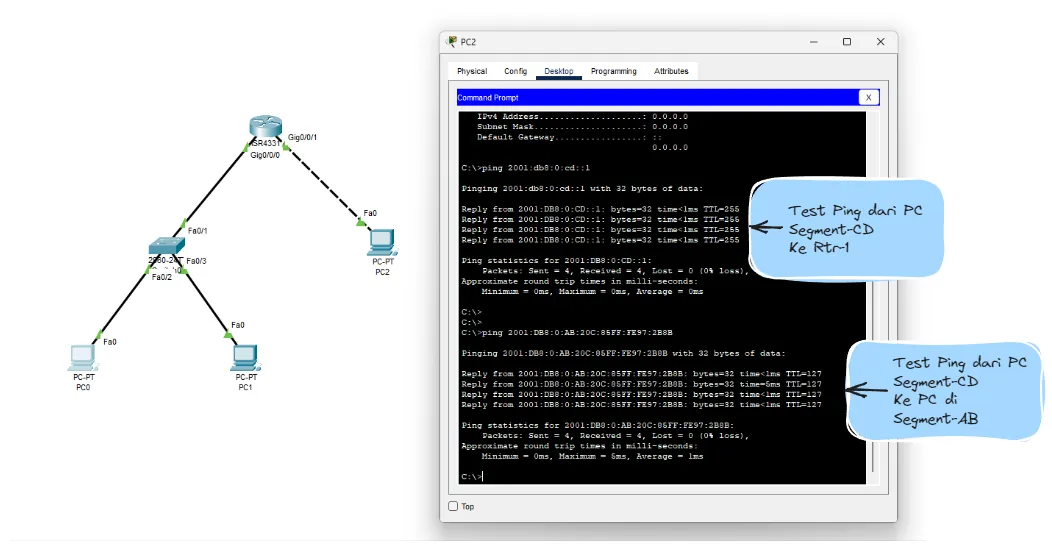

Lakukan test ping antar-perangkat-antar-subnet

Penutupan#

Demikian implementasi sederhana IPv6 di perangkat Cisco.

Insyaallah pada artikel selanjutnya, saya akan mensimulasikan routing dynamic menggunakan IPv6.
